Palenisko do wędzarni fi 120 — jak połączyć z Ø100?

Palenisko fi 120 a rura Ø100 mm — czy można je połączyć?

Gdy króciec paleniska ma nominalnie 120 mm, a przewód wędzarni 100 mm, nie łącz tych elementów na siłę. Przejście 120/100 mm można rozważyć dopiero po sprawdzeniu rzeczywistych średnic i sposobu osadzenia złącza. Sama nazwa „fi 120” nie dowodzi zgodności, bo światło rury i jej średnica zewnętrzna mogą się różnić.

Jeśli oferta podaje tylko „fi 120”, to za mało danych do pewnego zakupu. Do sprzedawcy wyślij sześć informacji: średnicę zewnętrzną króćca, jego światło wewnętrzne, średnicę rury, sposób wsuwania złącza, wymiary korpusu paleniska oraz grubość i rodzaj materiału. Dopiero z takim zestawem danych można uczciwie ocenić kompatybilność.

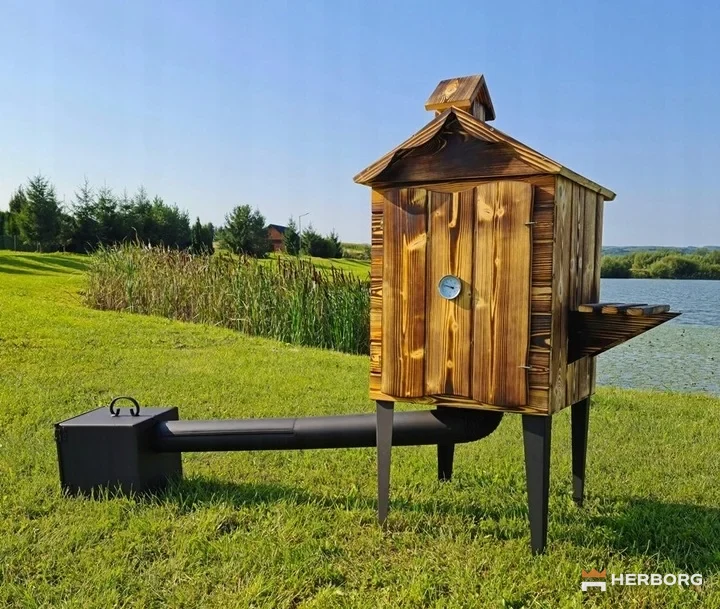

Dla modeli HERBORG EH-092OP i EH-010OP potwierdzono dwie rury dymowe Ø100 mm po 50 cm oraz kolanko. Nie ma zweryfikowanego potwierdzenia, że redukcja 120/100 mm należy do tych zestawów lub jest osobno dostępna w ofercie HERBORG. Większe pole przekroju rury fi 120 nie przesądza o lepszym ciągu; znaczenie mają też temperatura dymu, kolanka i drożność kanału.

Co oznacza fi 120 i jakie wymiary paleniska trzeba sprawdzić?

Oznaczenie fi 120 zwykle odnosi się do nominalnej średnicy przewodu lub przyłącza wynoszącej 120 mm. Nie musi oznaczać wymiaru korpusu paleniska. Ponadto średnica zewnętrzna rury nie jest tym samym co jej średnica wewnętrzna. Dlatego nawet dwa elementy opisane jako „fi 120” nie muszą pasować do siebie bez odpowiedniego złącza.

Zmierz suwmiarką średnicę króćca i rury w miejscach łączenia. Sprawdź, czy rura ma nasuwać się na króciec, czy wchodzić do niego. Zapisz również długość przewodu i liczbę zmian kierunku — sama średnica to tylko jeden z elementów układu.

Czym różnią się rury Ø100, Ø120 i Ø150 mm?

Dla kołowego, niezwężonego przewodu pole przekroju oblicza się ze wzoru A = π × (d/2)². Zestawienie poniżej dotyczy rzeczywistej średnicy wewnętrznej, nie nominalnego rozmiaru handlowego. Jeżeli ścianka zmniejsza światło rury, należy przeliczyć pole dla nowej wartości.

Uwaga: 2,25-krotnie większy przekrój nie oznacza 2,25-krotnie większego przepływu dymu. O rzeczywistym ciągu współdecydują opory kolanek, zwężenia, temperatury, wysokość wylotu, wiatr i dostęp powietrza do paleniska. Szerszy przewód może też utrudnić regulację w małym układzie. Więcej o dopasowaniu przewodów przeczytasz w poradniku średnicy i długości rury do wędzarni.

Czy duża komora, np. ponad 200 litrów, potrzebuje fi 150?

Nie ma uniwersalnego progu 200 l, po przekroczeniu którego średnica Ø150 staje się obowiązkowa. Objętość komory pomaga opisać jej wielkość, ale nie wyznacza samodzielnie przekroju wlotu. Liczą się proporcje komory, droga dymu, konstrukcja paleniska i możliwość regulacji.

Przykładowo drewniana wędzarnia HERBORG EH-010OP ma potwierdzoną komorę o wymiarach 120 × 50 × 50 cm według potwierdzonej specyfikacji modelu. Iloczyn tych wymiarów daje ok. 300 l geometrycznej przestrzeni prostopadłościennej, a zestaw wykorzystuje rury Ø100 mm — dwie o długości 50 cm oraz kolanko. Ten przykład nie stanowi instrukcji projektowania innych wędzarni; pokazuje tylko, że sama pojemność nie narzuca fi 150.

Czy króciec Ø100 można połączyć z rurą Ø150?

Mechanicznie bywa to możliwe przez odpowiednio dobrany adapter, lecz przejście Ø100 → Ø150 nie powiększa wąskiego gardła na króćcu. W miejscu Ø100 pole przekroju nadal wynosi około 78,5 cm², o ile to rzeczywiste światło otworu. Przed montażem sprawdź dopasowanie, szczelność, odporność materiału na temperaturę oraz sposób odprowadzania kondensatu.

Po przejściu z przewodu Ø100 mm na Ø150 mm pole przekroju rośnie 2,25-krotnie. Przy niezmienionym strumieniu objętościowym średnia prędkość dymu w szerszej rurze spadłaby do około 44% wartości z rury Ø100 (v = Q/A). Nie oznacza to stałego spadku w rzeczywistej wędzarni, ponieważ przepływ i ciśnienie zależą również od temperatury, wysokości wylotu, oporów i dostępu powietrza. W chłodne dni szerszy lub dłuższy kanał może sprzyjać wychłodzeniu dymu, kondensacji i osłabieniu ciągu. Nie zakładaj, że adapter zawsze wywoła cofanie dymu: sprawdź cały układ.

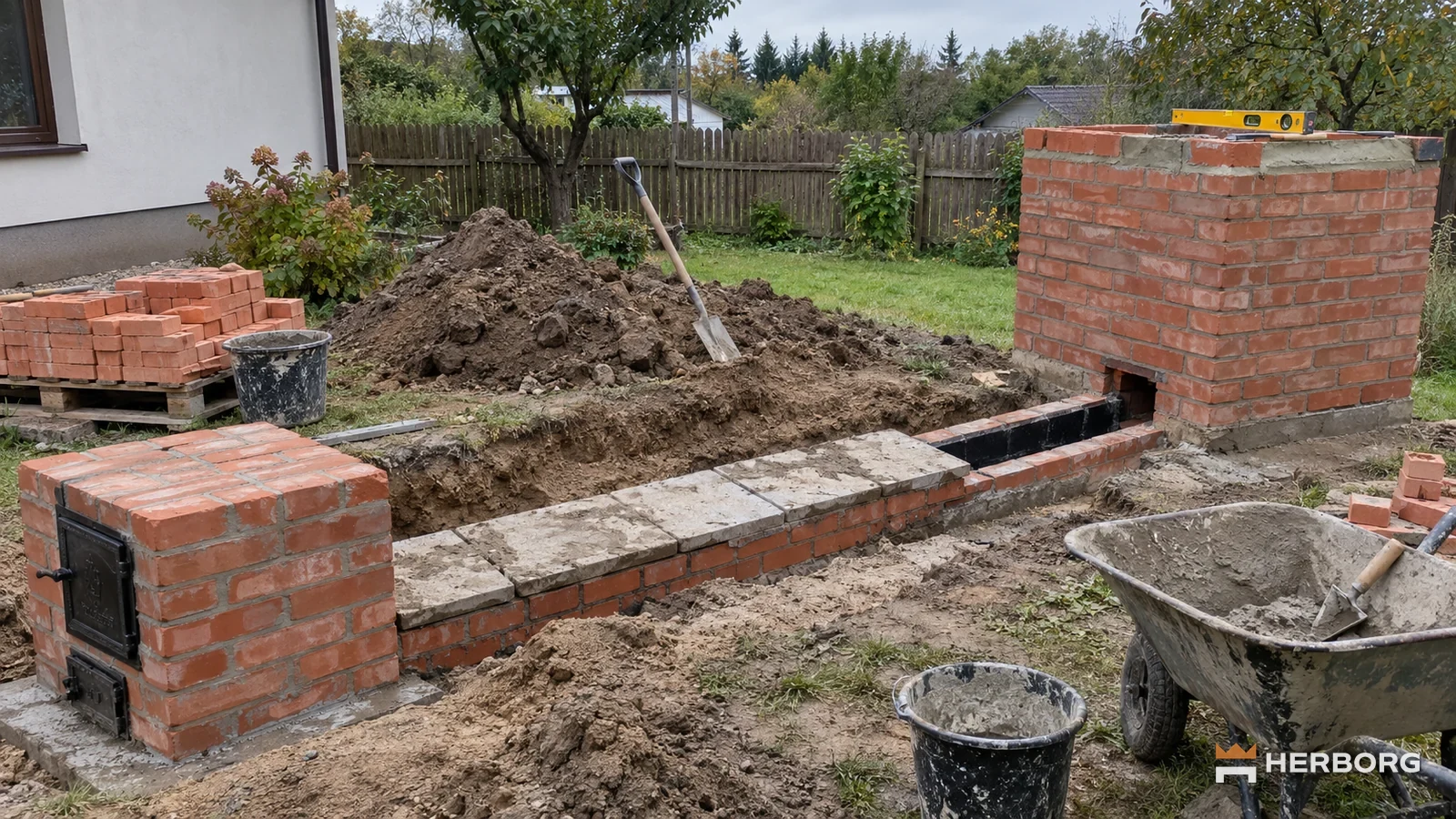

Droga dymu do sprawdzenia: palenisko → króciec → adapter (jeśli występuje) → przewód z kolankami → wlot komory → wylot dymu. Zmierz światło każdego elementu, sprawdź dostęp do czyszczenia i miejsce zbierania kondensatu. Przed pierwszym wędzeniem wykonaj próbę bez żywności.

Jak szyber, kolanka i długość kanału wpływają na ciąg?

Każde kolanko, przewężenie, chropowata powierzchnia i nieszczelność mogą zmienić opory przepływu. Dłuższy kanał oddaje część ciepła otoczeniu i może sprzyjać kondensacji, więc nie należy zakładać, że dowolne przedłużenie rury będzie korzystne. Szyber pomaga regulować odpływ dymu, ale zbyt mocne przymknięcie może go dławić i powodować cofanie.

W układach o małej komorze oraz silnym naturalnym ciągu przewód Ø150 może utrudnić utrzymanie spokojnego przepływu. Nadmierny dopływ tlenu do płomienia i niekontrolowany wzrost temperatury to sygnały, że należy ograniczyć spalanie i sprawdzić cały układ — w przeciwnym razie zamiast wędzenia może dojść do przypiekania żywności, a w skrajnym przypadku do pożaru. Nie jest to nieuchronny skutek samej średnicy Ø150: decyduje cała instalacja.

Jak bezpiecznie podłączyć i czyścić palenisko do wędzarni?

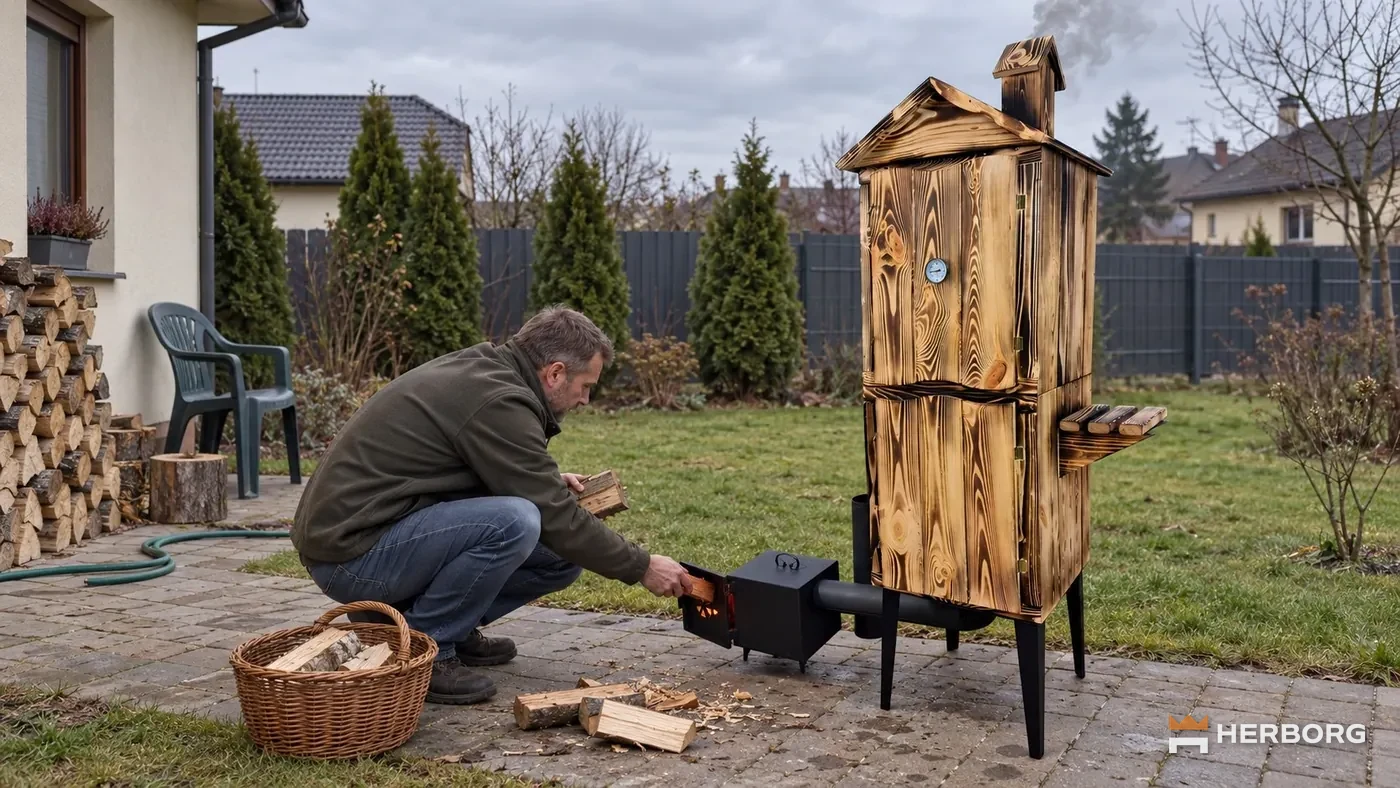

1. Ustaw palenisko na stabilnym, niepalnym podłożu w bezpiecznym miejscu na zewnątrz, z dala od materiałów łatwopalnych. Wybór odległości dostosuj do konstrukcji i lokalnych wymagań — nie stosuj przypadkowych „norm z internetu”.
2. Zamocuj rury tak, aby połączenia były stabilne, a gorące elementy nie stykały się z drewnianymi detalami nieprzewidzianymi do nagrzewania.
3. Zapewnij kontrolowany dopływ powietrza i drożny odpływ dymu, a także możliwość dostępu do szybra bez dotykania rozgrzanych powierzchni.
4. Sprawdź, gdzie pojawi się kondensat i smoła. Nie pozwól, by skropliny spływały na wędzoną żywność lub były uwięzione w niedostępnej części przewodu.
5. Przed pierwszym wędzeniem wykonaj bez żywności próbę drożności, szczelności i regulacji. Obserwuj temperaturę w komorze oraz miejsca, w których wydostaje się dym.
6. Po ostygnięciu usuń popiół i osady. Regularnie kontroluj sadzę, korozję, połączenia oraz drożność rury; przy widocznych uszkodzeniach przerwij używanie do naprawy.

Odpowiedni dobór konstrukcji zmniejsza ryzyko zanieczyszczeń. National Cancer Institute opisuje mechanizmy powstawania niepożądanych związków podczas kontaktu tłuszczu z ogniem i dymem. Dopuszczalne poziomy wybranych zanieczyszczeń żywności, w tym wielopierścieniowych węglowodorów aromatycznych dla części produktów wędzonych, określa rozporządzenie Komisji (UE) 2023/915. Zobacz także katalog zanieczyszczeń Komisji Europejskiej. Dobry ciąg i czystość kanału nie zastępują bezpiecznego procesu przetwórstwa.

Nie zostawiaj ognia bez nadzoru. Miej pod ręką odpowiedni sprzęt gaśniczy, a urządzenie obsługuj zgodnie z instrukcją konkretnego modelu. Przy niepewności co do połączeń i odprowadzania kondensatu skonsultuj układ z doświadczonym wykonawcą.

Jakie średnice i elementy zestawów HERBORG są potwierdzone?

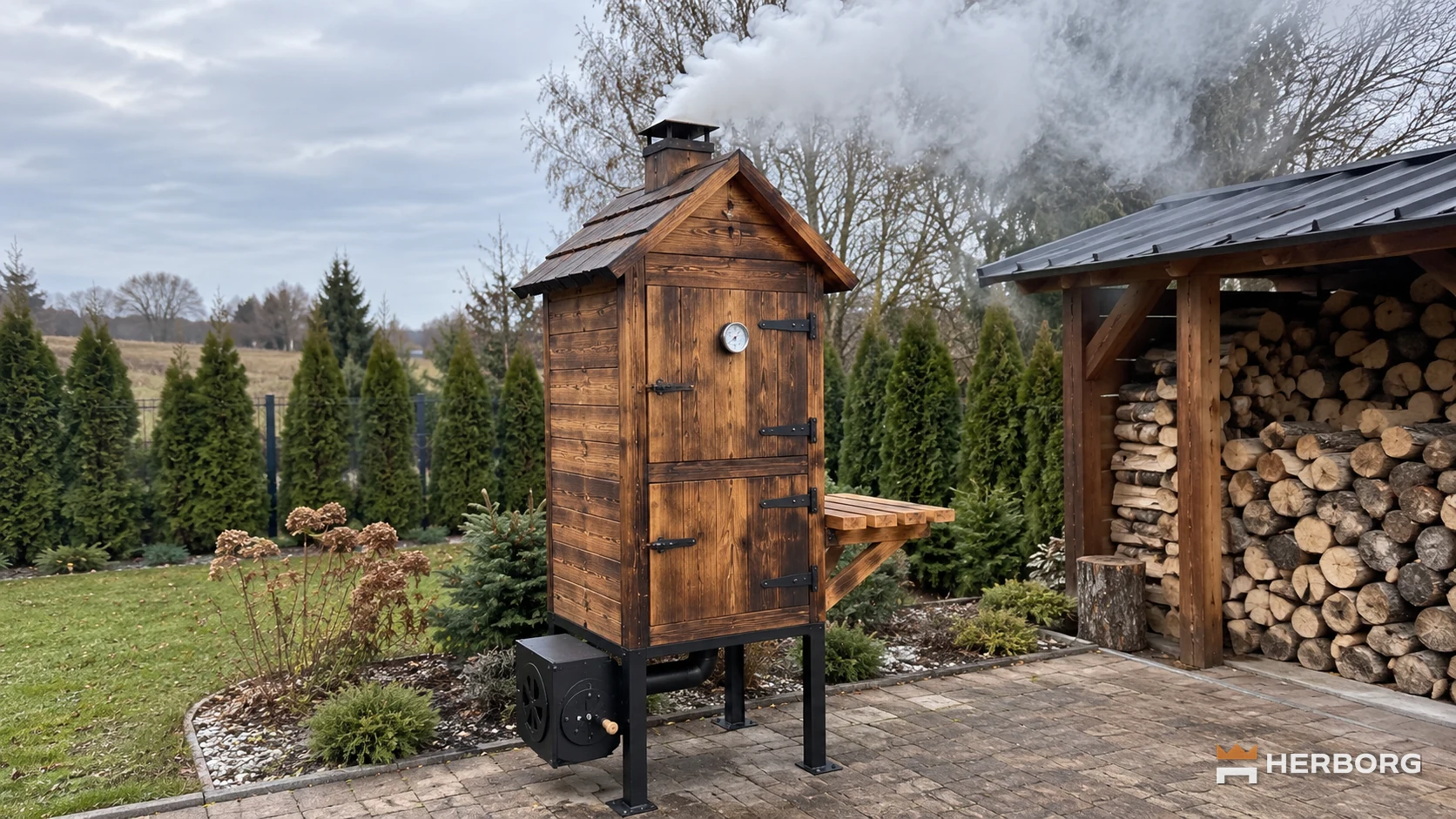

W przypadku HERBORG EH-010OP potwierdzony zestaw zewnętrznego paleniska obejmuje dwa proste odcinki rury dymowej Ø100 mm, każdy po 50 cm, oraz kolanko. W połączeniu z komorą stosuje się także deflektor. Jest to przykład gotowego zestawu; nie oznacza, że identyczne części pasują do dowolnej wędzarni murowanej lub beczkowej.

Nie podajemy parametrów EH-003, ponieważ nie mamy zweryfikowanej specyfikacji tego modelu. Nie ma też potwierdzenia, że HERBORG oferuje odrębny model paleniska o przyłączu fi 150. W tym artykule Ø150 opisuje rozwiązania techniczne spotykane na rynku i w projektach indywidualnych, nie deklarację dostępności konkretnego produktu marki.

Jak wybrać palenisko i rurę do swojej wędzarni?

Najpierw ustal, czy potrzebujesz całego zestawu, samego paleniska, czy wyłącznie przewodu. Do istniejącej komory zacznij od pomiaru wlotu, a do nowej konstrukcji przygotuj rysunek całej drogi dymu. W obu przypadkach sprawdź, czy układ ma regulację i dostęp do czyszczenia. Dopiero wtedy porównuj warianty Ø100, Ø120 i Ø150 mm.

Jeżeli masz już wędzarnię, wyślij sprzedawcy zdjęcie króćca, wymiar wewnętrzny i zewnętrzny połączenia oraz długość planowanej rury. Aktualną ofertę znajdziesz w kategorii palenisk do wędzarni; parametry i dostępność zawsze potwierdź w konkretnej ofercie.
