Deflektor do wędzarni: jak dobrać, zamontować i ustawić?
Deflektor do wędzarni rozprasza strumień dymu z dolnego wlotu, ale nie może go zatykać. Przed doborem osłony wykonaj 5 pomiarów: szerokości i głębokości komory, średnicy dolotu, prześwitów wokół osłony oraz odstępu od zawieszonego wsadu.
Dla rury o średnicy Ø100 mm pole otworu wynosi około 78,5 cm². To punkt odniesienia, nie uniwersalny wymóg ani gwarancja poprawnego ciągu.
- 5 wymiarów do sprawdzenia
- Ø100 mm = ok. 78,5 cm² przekroju
- Palenisko zewnętrzne ≠ grzałka elektryczna
- EH-092OP, EH-010OP i EH-020: deflektor w zestawie
Funkcja
Co robi deflektor i czym różni się od osłony grzałki?
Deflektor w tradycyjnej wędzarni z paleniskiem zewnętrznym rozprowadza dym wypływający z rury i ogranicza bezpośrednie uderzanie gorącego strumienia w produkty zawieszone nad wlotem. Nie jest wentylatorem, filtrem WWA ani urządzeniem utrzymującym stałą temperaturę. Dobry efekt wymaga również drożnego komina, prawidłowego żaru i właściwego rozmieszczenia mięsa.
| Układ wędzarni | Co osłania element | Czego nie zakładać |
|---|---|---|
| Palenisko zewnętrzne + rura dymowa | Deflektor rozprasza dym z dolotu i osłania wsad przed bezpośrednim strumieniem | Nie zastępuje regulacji ciągu ani kominowego wylotu |
| Wędzarnia elektryczna 230 V | Osłona grzałki ogranicza bezpośredni kontakt z rozgrzanym elementem, jeśli przewiduje ją producent | Nie można jej zamieniać w ciemno z deflektorem do rury dymowej |
W maszynie elektrycznej osłona grzałki i rozpraszacz dymu mogą pełnić odmienne role. Przed modyfikacją sprawdź instrukcję danego urządzenia, a nie tylko nazwę części z aukcji.
Rodzaje
Kiedy wybrać płaski, daszkowy lub fabryczny deflektor?
Płaski rozpraszacz
Prosta przegroda nad wylotem dymu. Wymaga wolnej drogi obejścia na bokach, stabilnego podparcia i możliwości zdjęcia do mycia.
Daszkowy rozpraszacz
Nachylone powierzchnie pomagają odprowadzać skropliny na boki. Zwróć uwagę, czy ciecz nie spływa na produkty ani na nieodpowiednie powierzchnie.
Element z zestawu
Najpierw użyj osłony przeznaczonej do konkretnego modelu. Nie kopiuj kształtu lub mocowań z poglądowego rysunku innej konstrukcji.
Pomiary
Jak dobrać wymiary i wysokość montażu?
Nie ma jednej prawidłowej wysokości deflektora podawanej w centymetrach dla każdej wędzarni. Najpierw zmierz komorę po ostygnięciu, zdemontuj ruchome elementy zgodnie z instrukcją i wykonaj pięć poniższych pomiarów. Zapisz je w cm lub mm, zachowując tę samą jednostkę w szkicu.
| Co zmierzyć | Jak sprawdzić | Po co |
|---|---|---|
| 1. Szerokość komory [cm] | Od wewnętrznej ściany do ściany w miejscu montażu | Pozwala ocenić boczny przepływ |
| 2. Głębokość komory [cm] | Od wewnętrznej ściany przedniej do tylnej | Pokazuje przestrzeń wokół rozpraszacza |
| 3. Średnica dolotu [mm] | Światło wlotu dymu, bez zgadywania po średnicy zewnętrznej | Pozwala porównać pole przekroju |
| 4. Prześwity [cm] | Wolne otwory po obu stronach i wokół krawędzi osłony | Chroni przed zdławieniem przepływu |
| 5. Odstęp od wsadu [cm] | Od najwyższego punktu osłony do najniższego zawieszonego produktu | Zapobiega bezpośredniemu kontaktowi z osłoną |
Przy dolocie Ø100 mm promień wynosi 5 cm, zatem pole koła to π × 5² ≈ 78,5 cm². Łączny przekrój wolnych prześwitów nie mniejszy od przekroju dolotu można traktować jako wstępną orientację konstruktorską, nie normę projektową. Rzeczywisty przepływ zależy też od załamań, oporów, szczelin, temperatury i wylotu dymu.
Materiał i higiena
Z czego wykonać deflektor i jak chronić żywność przed kapaniem?
Jeśli budujesz własny rozpraszacz, rozważ gładką stal nierdzewną odpowiednią do planowanego zastosowania, np. 1.4301 / AISI 304, bez przypadkowych powłok wewnątrz komory. Nie używaj blachy ocynkowanej do samodzielnej osłony w komorze. To zalecenie do prac DIY, a nie informacja o gatunku materiału fabrycznych deflektorów HERBORG.
W HERBORG stosujemy układ z zewnętrznym paleniskiem połączonym z komorą 2 rurami po 50 cm. W takim układzie tłuszcz z zawieszonego wsadu nie kapie bezpośrednio do ognia paleniska. Dodatkową wyjmowaną tackę ociekową można rozważyć jako rozwiązanie praktyczne, ale nie jest ona częścią wymienionych tu zestawów.
Według National Cancer Institute kapanie tłuszczu i soków na ogień lub gorącą powierzchnię może prowadzić do tworzenia wielopierścieniowych węglowodorów aromatycznych (WWA). Wymagania dla wybranych produktów wędzonych opisuje rozporządzenie UE 2023/915. Deflektor nie usuwa WWA i sam nie zapewnia zgodności produktu z przepisami.
Montaż
Jak bezpiecznie zamontować i zdjąć deflektor?
Rozpraszacz musi leżeć stabilnie i pozwalać na drożny przepływ dymu. Fabryczny element HERBORG umieszcza się nad wylotem rury dymowej zgodnie z instrukcją dołączoną do zestawu. Nie podawaj uniwersalnej liczby wsporników ani wysokości. Odpowiedni sposób zależy od konstrukcji konkretnej komory.
Wygasz palenisko. Nie zdejmuj osłony w gorącej komorze; poczekaj na całkowite ostygnięcie elementów.
Usuń wsad i sprawdź dolot. Obejrzyj łączenie rury, komin oraz przestrzeń, przez którą dym ma ominąć rozpraszacz.
Zamontuj element zgodnie z instrukcją. Zadbaj o stabilne podparcie bez ostrych krawędzi wystających w stronę żywności. Nie modyfikuj samodzielnie fabrycznych zabezpieczeń.
Sprawdź przepływ bez wsadu. Po złożeniu obserwuj, czy dym nie cofa się przez nieszczelności i czy komin pozostaje drożny.

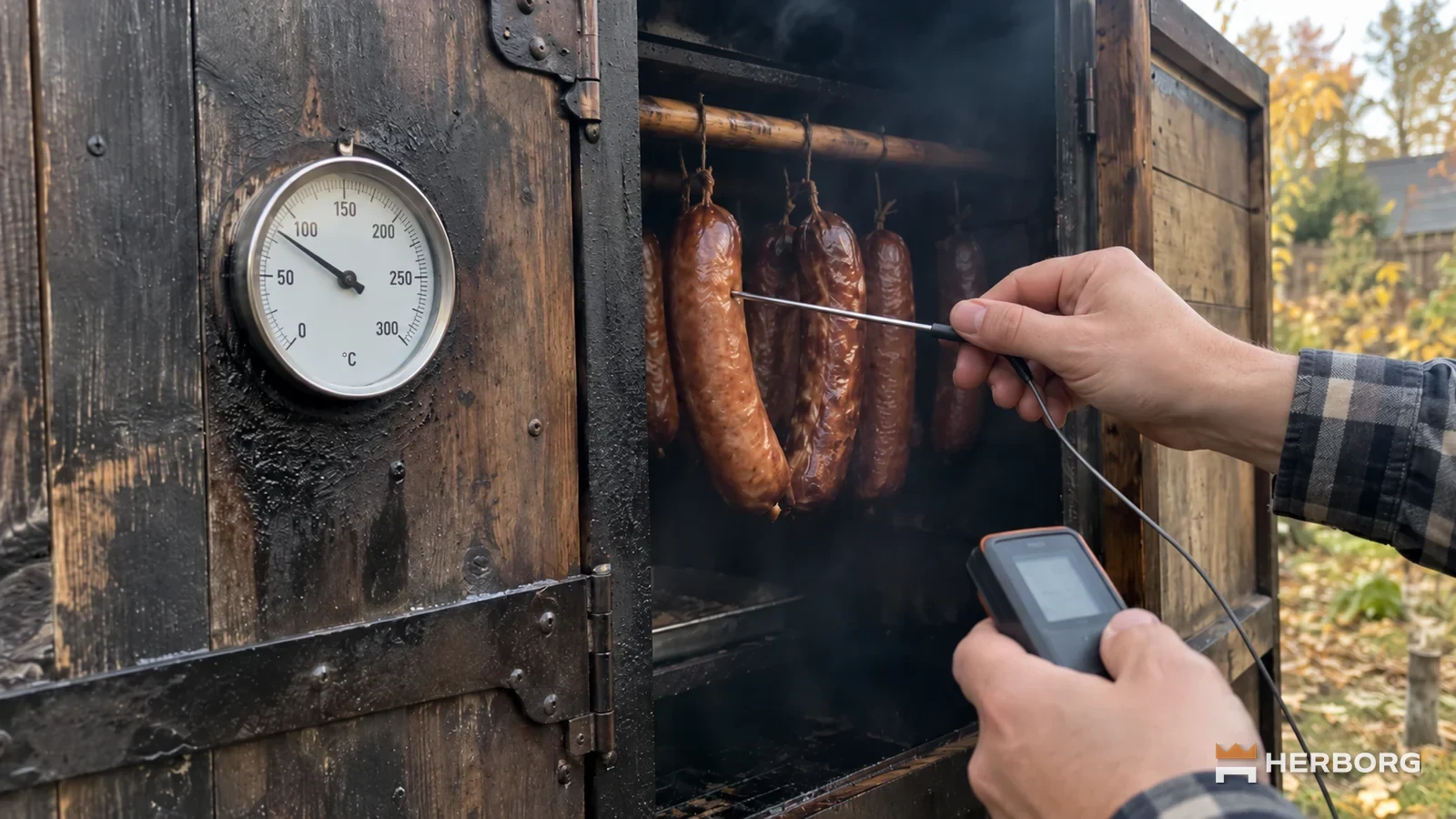

Przywróć normalną pracę. Monitoruj temperaturę i równomierność zadymienia zgodnie z instrukcją wędzarni, bez pochopnego zwiększania ognia.
Jeśli budujesz wędzarnię od podstaw, zacznij od poradnika budowy wędzarni i doboru rury dymowej. Deflektor jest tylko jednym fragmentem całego układu.
Diagnostyka
Jak rozpoznać nierówny dym lub zbyt słaby ciąg?
Nierówny kolor wędzonek nie jest samodzielnym dowodem, że deflektor ma zły kształt. Najpierw sprawdź, czy wlot, prześwity i wylot są czyste; później przyjrzyj się rozmieszczeniu produktów, wielkości wsadu, dopływowi powietrza i jakości paliwa.
| Objaw | Co może się dziać | Bezpieczny pierwszy krok |
|---|---|---|
| Góra wędzi inaczej niż dół | Skupiony strumień dymu, zbyt ciasny wsad lub różnice temperatur | Zostaw odstępy między produktami i sprawdź układ dolotu |
| Dym cofa się przy drzwiach | Zbyt mały prześwit, zabrudzony komin lub niewłaściwy dopływ powietrza | Przerwij proces, wygasz palenisko i po ostygnięciu usuń przeszkodę |
| Gęsty osad na osłonie | Wilgoć, kondensat, niepełne spalanie albo zaniedbane czyszczenie | Umyj i osusz wyjmowany element zgodnie z instrukcją |
| Skropliny spływają na wsad | Niewłaściwe odprowadzanie kondensatu | Po ostygnięciu skoryguj układ zbierania skroplin według konstrukcji wędzarni |
Zobacz również rysunek i budowę komory oraz osobną instrukcję ograniczania nadmiaru dymu. Nie otwieraj gorącego paleniska, próbując nagle „przedmuchać” zatkany układ.
Konserwacja
Jak czyścić deflektor i kiedy go wymienić?
Na osłonie osadzają się kondensat, tłuszcz i składniki dymu. Po każdym intensywnym wędzeniu skontroluj powierzchnię, a gdy widzisz lepki osad — wyjmij zimny element w sposób przewidziany przez producenta, umyj odpowiednim środkiem i dokładnie osusz. Nie stosuj agresywnych środków, które mogą pozostać na powierzchni mającej kontakt z dymem i żywnością.
Własną osłonę należy zastąpić poprawnie dobranym elementem, jeżeli ma pęknięcia, ostre krawędzie, deformacje ograniczające prześwity lub uszkodzone mocowanie. Do modelu fabrycznego ustal zgodny sposób postępowania w instrukcji albo w obsłudze HERBORG; nie zakładaj, że osłona z innego urządzenia będzie pasować.
HERBORG
Czy deflektor jest w zestawie HERBORG EH-092OP, EH-010OP i EH-020?
Tak. W zestawie EH-092OP, EH-010OP i EH-020 jest deflektor do rozprowadzania dymu. Każdy z tych modeli ma tradycyjny obieg dymu z paleniskiem zewnętrznym. Sposób montażu rozpraszacza sprawdzaj w instrukcji dołączonej do danego zestawu. Informacja dotyczy trzech wymienionych modeli, nie całej oferty HERBORG.

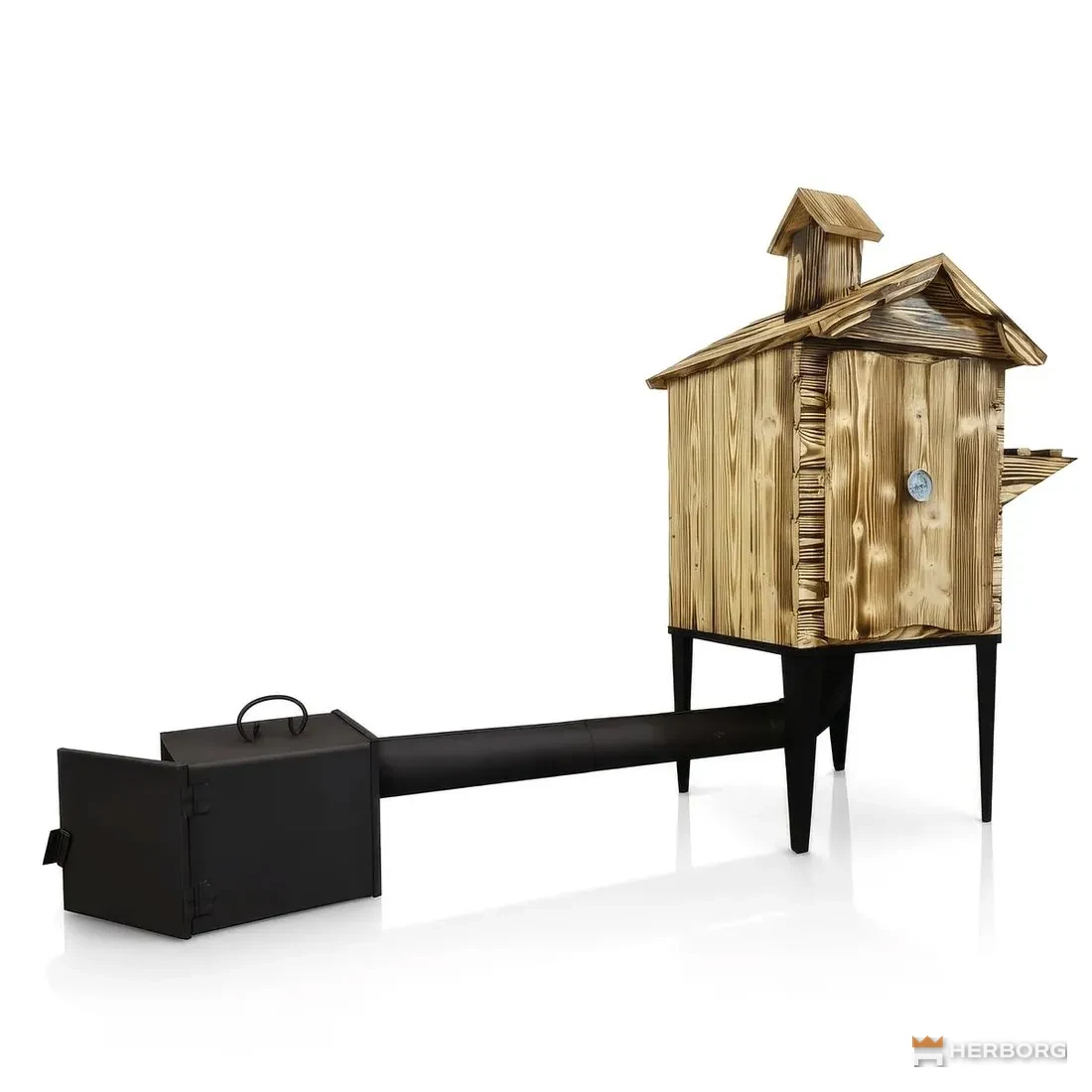

| Model HERBORG | Komora | Maks. temperatura | Deflektor |
|---|---|---|---|
| EH-092OP, drewniana | 60 × 50 × 50 cm | 100°C | W zestawie |
| EH-010OP, drewniana | 120 × 50 × 50 cm | 100°C | W zestawie |
| EH-020, metalowa | 100 × 50 × 50 cm | 120°C | W zestawie |
Modele różnią się m.in. gabarytami komory i limitem temperatury. Nie przenoś ograniczenia 100°C wędzarni drewnianych na metalową EH-020, która ma limit 120°C. Aktualne ceny, wyposażenie i zdjęcia sprawdzisz na kartach poniżej.
FAQ
Pytania o deflektor do wędzarni
Czy deflektor jest w zestawie HERBORG EH-092OP, EH-010OP i EH-020?
Tak. W zestawie HERBORG EH-092OP, EH-010OP i EH-020 znajduje się deflektor do rozprowadzania dymu. Montuj go nad wylotem rury dymowej zgodnie z instrukcją dołączoną do konkretnego zestawu.
Czy można zrobić deflektor do wędzarni z blachy ocynkowanej?
Nie używaj blachy ocynkowanej do samodzielnej osłony wewnątrz komory. Do projektu DIY rozważ stal nierdzewną 1.4301 (AISI 304) odpowiednią do danego zastosowania i łatwą do czyszczenia. Nie jest to deklaracja materiału deflektorów fabrycznych HERBORG.
Czy prześwity przy deflektorze muszą mieć dokładnie 78,5 cm²?
Nie. 78,5 cm² to przybliżone pole koła dla dolotu Ø100 mm, a nie norma ani gwarancja prawidłowego ciągu. Jako wstępna orientacja konstruktorska łączna powierzchnia prześwitów nie powinna być mniejsza od przekroju wlotu, ale liczą się także kształt i opory całej drogi dymu.
Czy deflektor zapobiega powstawaniu szkodliwych związków w dymie?
Nie. Deflektor pomaga kierować dym, lecz nie usuwa WWA ani nie gwarantuje spełnienia limitów dotyczących żywności wędzonej. Znaczenie mają również paliwo, sposób spalania, wentylacja, czystość instalacji i unikanie kapania tłuszczu na ogień.
Dobierz wędzarnię z gotowym rozpraszaczem dymu
Wybierz model, sprawdź jego wyposażenie i stosuj instrukcję montażu dołączoną do zestawu. Osobna część uniwersalna nie zastępuje dopasowania do konkretnej komory.
