Rysunek Techniczny Wędzarni - Wymiary [PDF 2026]

Najważniejsze informacje, kryteria wyboru i praktyczne wskazówki zebrane w jednym miejscu. Treść opiera się na specyfikacji produktów i zasadach bezpiecznego użytkowania.

Praktyczny poradnik
Dane techniczne i użytkowe
HERBORG

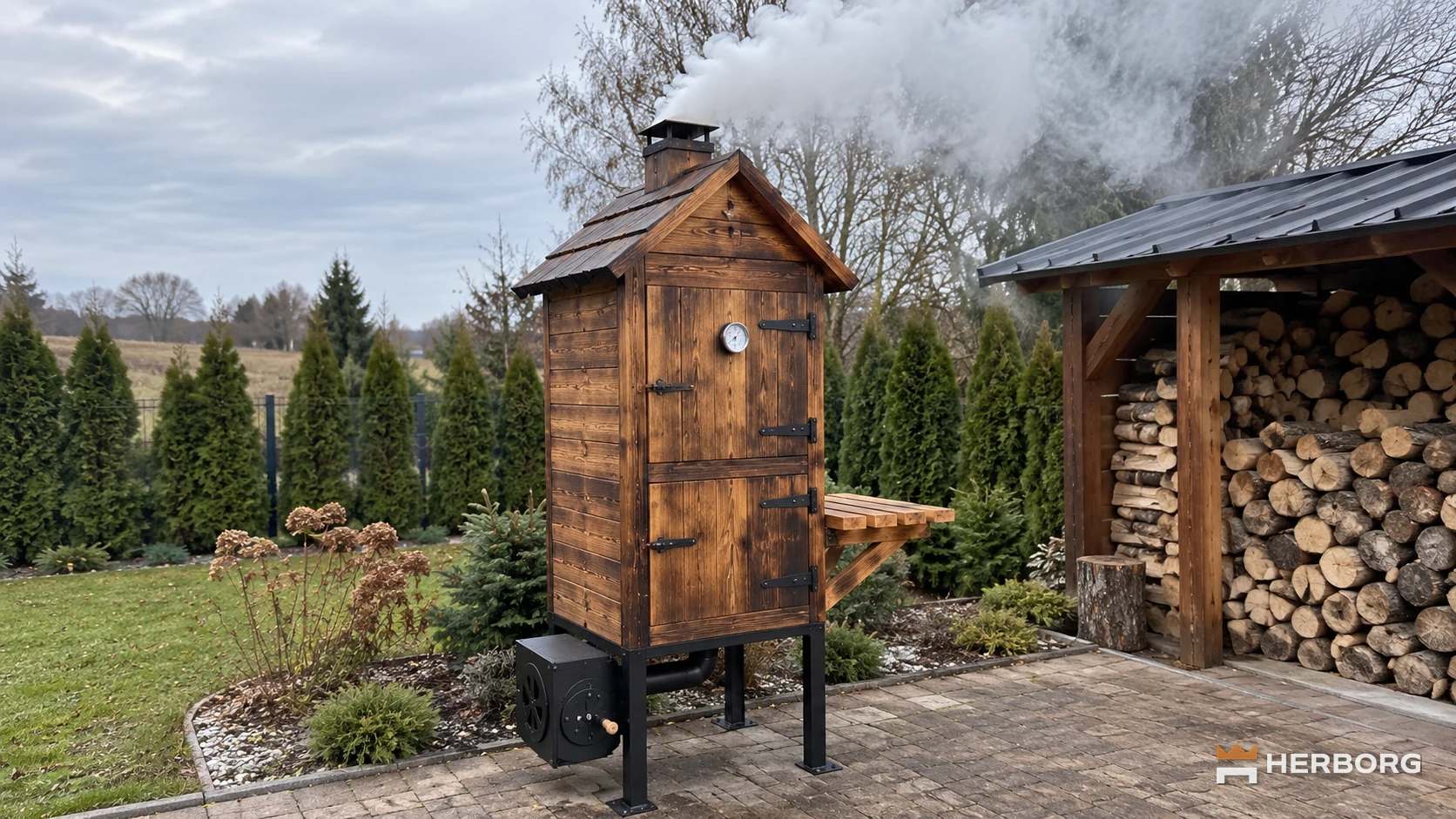

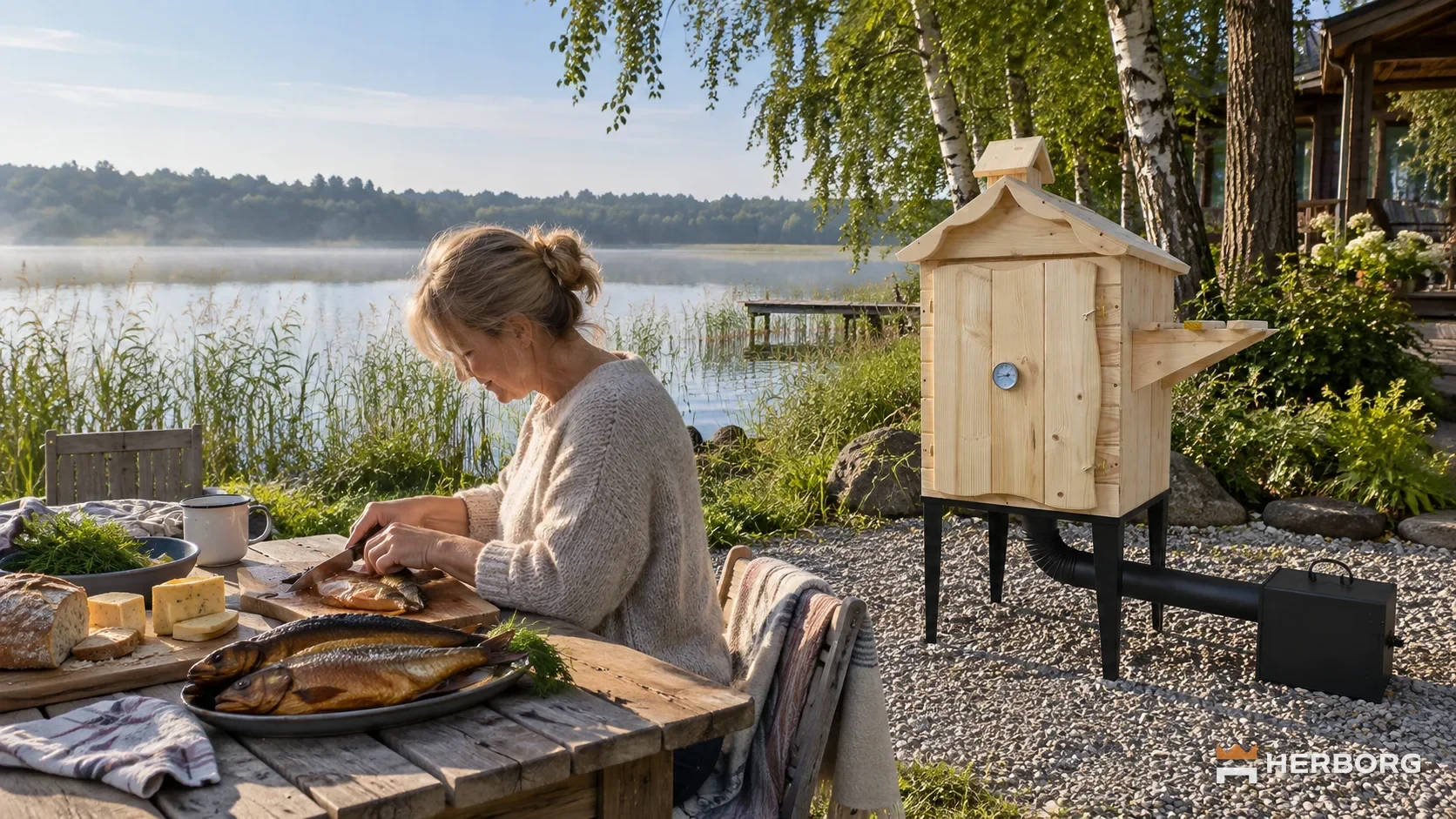

Drewniana wędzarnia HERBORG ustawiona w ogrodzie – HERBORG — Przykład drewnianej wędzarni HERBORG w warunkach ogrodowych.

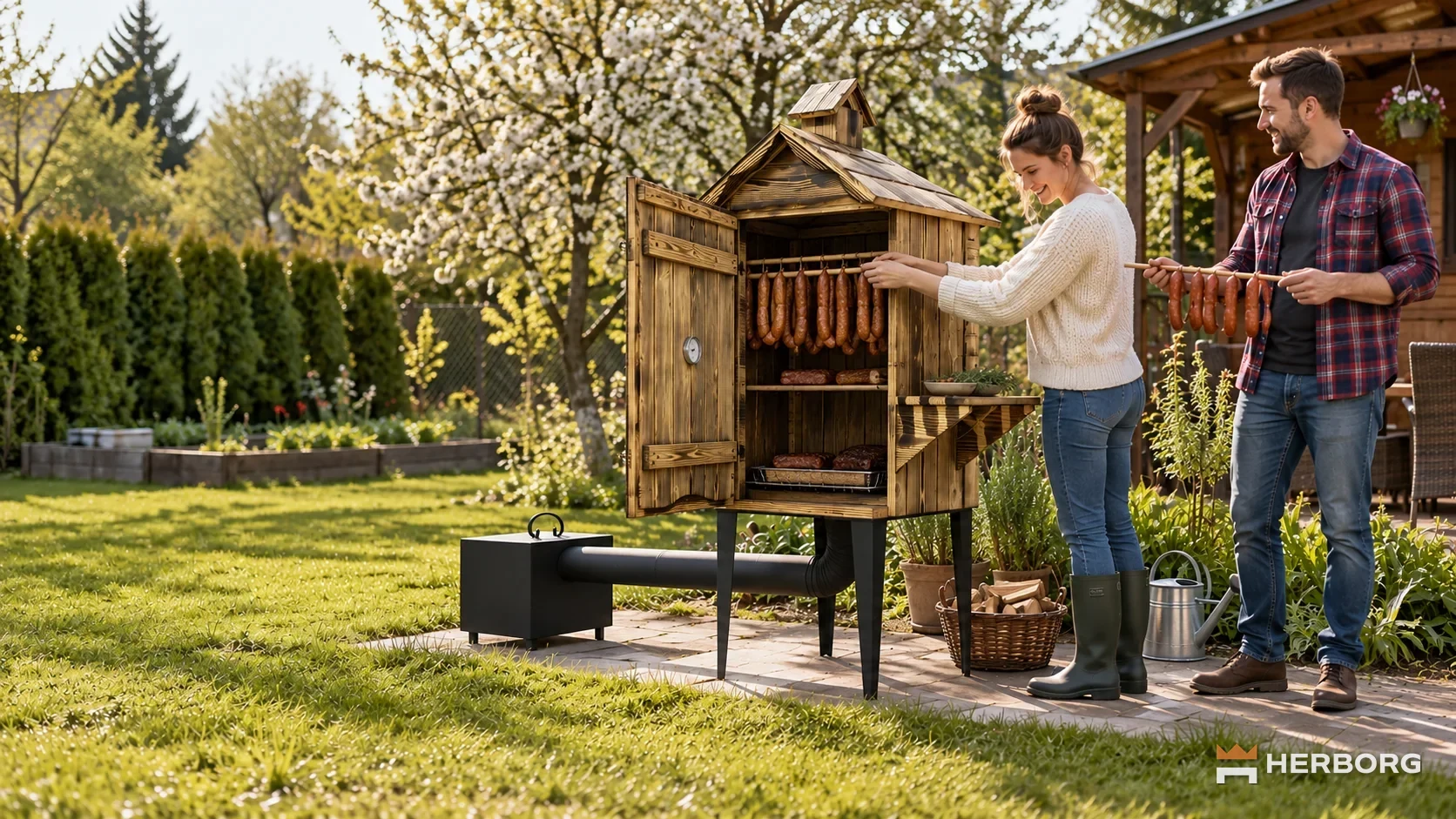

Otwarta drewniana wędzarnia HERBORG z widoczną komorą – HERBORG — Widok komory pomaga ocenić dostęp, wyposażenie i sposób użytkowania.

Rysunek Techniczny Wędzarni - Wymiary i Schemat [PDF]

Profesjonalny rysunek techniczny wędzarni zawiera: wymiary komory, grubość ścian, rozmieszczenie wentylacji, konstrukcję drzwi i dachu. Warto sprawdzić dziesiątki projektów - poniżej znajdziesz sprawdzone schematy dla małej, średniej i dużej wędzarni drewnianej z dokładnymi wymiarami i listą materiałów.

3 projekty: S/M/LDokładne wymiaryLista materiałów

W skrócie (TL;DR)

Mała wędzarnia: 40×40×80 cm, 5-8 kg mięsa, koszt ~300-500 zł
Średnia wędzarnia: 60×60×120 cm, 10-20 kg mięsa, koszt ~500-800 zł
Duża wędzarnia: 80×80×150 cm, 20-40 kg mięsa, koszt ~800-1200 zł
Grubość desek: 20-25 mm (optymalna izolacja)
Wentylacja: dół 50-80 mm + góra 50-80 mm + regulacja

od 2012

polska produkcja

24 mies.

Gwarancja na wędzarnie

30 dni

Na zwrot bez pytań

100%

Polskie drewno

Rysunek techniczny wędzarni to podstawa każdego projektu DIY. Porównanie obejmuje budowę wędzarni według różnych schematów i wiem, które wymiary się sprawdzają. Poniżej znajdziesz profesjonalne rysunki techniczne z dokładnymi wymiarami, specyfikacją materiałów i wskazówkami konstrukcyjnymi.

W praktyce sprawdziło się: średnia wędzarnia 60×60×120 cm z 22 mm desek świerkowych. Pomieści 15 kg mięsa jednorazowo, co wystarcza dla rodziny 4-osobowej z zapasem na święta. Budowa zajęła 2 weekendy, koszt materiałów około 650 zł.

Wymiary Małej Wędzarni (S) - 5-8 kg

Mała wędzarnia idealna dla 1-2 osób lub początkujących. Kompaktowa, łatwa do przenoszenia, niski koszt budowy. Warto sprawdzić ten rozmiar - wystarczy na weekendowe wędzenie boczku lub kiełbasy.

Element	Wymiar	Materiał	Ilość
Komora wewnętrzna	40×40×80 cm	-	-
Ściany boczne	44×84 cm	Deska 20 mm	2 szt.
Ściana tylna	40×84 cm	Deska 20 mm	1 szt.
Dno	40×40 cm	Deska 20 mm	1 szt.
Dach (dwuspadowy)	50×55 cm	Deska 20 mm + papa	2 szt.
Drzwi	32×70 cm	Deska 18 mm	1 szt.
Pręty na haki	Ø10 mm × 38 cm	Stal nierdzewna	2 szt.
Otwór wentylacyjny	Ø50 mm	Kratka z zasuwką	2 szt.

Szacunkowy koszt materiałów (S)

Deski świerkowe 20 mm (~1,5 m²)150-200 zł
Wkręty, zawiasy, zamek40-60 zł
Papa/blacha na dach30-50 zł
Kratki wentylacyjne20-30 zł
Impregnacja30-50 zł
RAZEM270-390 zł

Wymiary Średniej Wędzarni (M) - 10-20 kg

Średnia wędzarnia to najpopularniejszy wybór dla rodziny 3-5 osób. Optymalna równowaga między pojemnością a kosztem. Porównanie obejmuje ten rozmiar przez 5 lat - sprawdza się doskonale na co dzień i przy okazjach.

Element	Wymiar	Materiał	Ilość
Komora wewnętrzna	60×60×120 cm	-	-
Ściany boczne	64×124 cm	Deska 22 mm	2 szt.
Ściana tylna	60×124 cm	Deska 22 mm	1 szt.
Dno	60×60 cm	Deska 22 mm	1 szt.
Dach (dwuspadowy)	70×75 cm	Deska 22 mm + papa	2 szt.
Drzwi	48×105 cm	Deska 20 mm	1 szt.
Pręty na haki	Ø12 mm × 58 cm	Stal nierdzewna	3 szt.
Otwór wentylacyjny	Ø70 mm	Kratka z zasuwką	2 szt.
Otwór na termometr	Ø15 mm	-	1 szt.

Szacunkowy koszt materiałów (M)

Deski świerkowe 22 mm (~3 m²)280-380 zł
Wkręty, zawiasy, zamek, uszczelka60-90 zł
Papa/blacha na dach50-80 zł
Kratki wentylacyjne + termometr50-80 zł
Impregnacja50-70 zł
RAZEM490-700 zł

Wymiary Dużej Wędzarni (L) - 20-40 kg

Duża wędzarnia dla zaawansowanych wędzarzy lub dużych rodzin. Pomieści całą szarżę na święta lub wydarzenie rodzinne. Wymaga więcej miejsca i solidniejszego fundamentu.

Element	Wymiar	Materiał	Ilość
Komora wewnętrzna	80×80×150 cm	-	-
Ściany boczne	85×155 cm	Deska 25 mm	2 szt.
Ściana tylna	80×155 cm	Deska 25 mm	1 szt.
Dno	80×80 cm	Deska 25 mm	1 szt.
Dach (dwuspadowy)	90×95 cm	Deska 22 mm + blacha	2 szt.
Drzwi	60×135 cm	Deska 22 mm	1 szt.
Pręty na haki	Ø12 mm × 78 cm	Stal nierdzewna	4-5 szt.
Otwór wentylacyjny	Ø80 mm	Kratka z zasuwką	2 szt.

Szacunkowy koszt materiałów (L)

Deski świerkowe 25 mm (~5 m²)480-620 zł
Wkręty, zawiasy, zamek, uszczelka80-120 zł
Blacha/gont na dach100-150 zł
Kratki wentylacyjne + termometr60-90 zł
Impregnacja70-100 zł
RAZEM790-1080 zł

Schemat Wentylacji Wędzarni - Kluczowy Element

Prawidłowa wentylacja to podstawa dobrego wędzenia. Warto sprawdzić dziesiątki konfiguracji - poniżej sprawdzony schemat, który gwarantuje optymalny przepływ dymu i kontrolę temperatury.

Zasady rozmieszczenia wentylacji

Otwór dolny (wlot dymu)

Pozycja: 10-15 cm od dna
Średnica: 50-80 mm (zależnie od rozmiaru)
Lokalizacja: ściana boczna lub tylna
Kratka z regulowaną zasuwką

Otwór górny (wylot)

Pozycja: 5-10 cm od sufitu
Średnica: równa otworowi dolnemu
Lokalizacja: naprzeciwko wlotu (przekątna)
Kratka z regulowaną zasuwką

Pro tip od doświadczonego wędzarza

Porównanie obejmuje przez lata: otwory na przekątnej (dolny lewy → górny prawy) dają lepszy przepływ dymu niż otwory na jednej ścianie. Dym musi "przemyć" całą komorę. Jeśli wędzisz na gorąco, dolny otwór może być w drzwiach (łatwiejsza regulacja).

Specyfikacja Materiałów - Jakie Drewno Wybrać?

Gatunek drewna	Trwałość	Cena	Impregnacja	Ocena
Świerk	5-10 lat	Niska	Wymagana	Polecany
Modrzew	15-25 lat	Wysoka	Opcjonalna	Idealny
Sosna	8-15 lat	Niska	Wymagana	Dobry
Olcha	5-8 lat	Średnia	Wymagana	Tradycyjna
Dąb	20-30 lat	Bardzo wysoka	Opcjonalna	Premium

Moja rekomendacja

Dla większości budżetów: świerk 22 mm - tani, łatwo dostępny, dobra izolacja. Jeśli stać Cię na więcej: modrzew - naturalnie odporny na wilgoć i grzyby, nie wymaga impregnacji wewnątrz. Unikaj drewna iglastego wewnątrz komory wędzarniczej (żywica wpływa na smak).

Budowa DIY vs Gotowa Wędzarnia - Co Wybrać?

Masz rysunki techniczne - ale czy warto budować samemu? Porównałem koszty i czas budowy DIY z zakupem gotowej wędzarni drewnianej. Oto uczciwe zestawienie.

Budowa DIY

Koszt materiałów: 300-800 zł
Satysfakcja z własnoręcznej pracy
Pełna personalizacja wymiarów
Czas: 2-4 weekendy
Wymagane narzędzia i umiejętności
Brak gwarancji

Gotowa wędzarnia

Samodzielny montaż w około 1 godzinę
Gwarancja producenta (24-60 mies.)
Profesjonalne wykończenie
Wsparcie techniczne
Wyższy koszt: 600-1500 zł
Ograniczone opcje personalizacji

Wolisz Gotowe Rozwiązanie?

Jeśli nie masz czasu na budowę DIY, sprawdź nasze wędzarnie drewniane. Wykonane przez profesjonalistów, z gwarancją producenta i wsparciem technicznym. Gotowe do wędzenia od pierwszego dnia.

Zobacz Wędzarnie Drewniane Wędzarnie Ogrodowe

Powiązane Poradniki

Wędzarnie Drewniane

Gotowe wędzarnie z gwarancją producenta.

Wędzarnie Ogrodowe

Modele idealne do ogrodu i działki.

Jak Wędzić?

Kompletny przewodnik dla początkujących.

Zobacz także:

Budowa wędzarni z desek•Schemat budowy wędzarni•Projekt wędzarni PDF•Projekt wędzarni (PDF)•Jakie drewno do wędzenia•Drewno na budowę wędzarni

Najczęściej Zadawane Pytania

Jakie wymiary powinna mieć wędzarnia drewniana?

Optymalne wymiary wędzarni drewnianej to: mała (40x40x80 cm) na 5-8 kg mięsa, średnia (60x60x120 cm) na 10-20 kg, duża (80x80x150 cm) na 20-40 kg. Wysokość wewnętrzna powinna być min. 2x większa niż szerokość dla dobrego przepływu dymu.

Jaka grubość desek do budowy wędzarni?

Optymalna grubość desek do wędzarni to 20-25 mm. Minimum to 15 mm (słabsza izolacja), maksimum 30 mm (ciężka, droga). Dla ścian zewnętrznych polecam 22-25 mm, dla drzwi 18-20 mm. Porównanie obejmuje różne grubości - 22 mm to złoty środek.

Jakie drewno najlepsze na wędzarnię?

Przy wyborze drewna do wędzarni liczą się jego suchość, stabilność i brak powłok od strony komory. Wnętrze pozostaw bez preparatów. Jeśli zabezpieczasz zewnętrzne deski, stosuj wyłącznie impregnat na bazie wody albo olej lniany zgodnie z instrukcją producenta.

Jak zaplanować wentylację w wędzarni?

Wentylacja wędzarni: dolny otwór wlotowy (średnica 50-80 mm) 10-15 cm od dna, górny wylotowy (50-80 mm) 5-10 cm od sufitu. Oba z regulacją (zasuwki). Stosunek otworów: wlot = wylot. Dodatkowy otwór na termometr (15 mm) na wysokości półek.

Gdzie umieścić palenisko w wędzarni?

Palenisko umieszczasz: wewnątrz (wędzenie na gorąco) - na dnie komory za przegrodą, zewnątrz (wędzenie na zimno) - połączone rurą 50-100 cm. Zewnętrzne palenisko daje lepszą kontrolę temperatury. Odległość od ścian: min. 15 cm dla bezpieczeństwa pożarowego.

Ile półek/haków potrzebuję w wędzarni?

Liczba półek zależy od rozmiaru: mała wędzarnia - 2 poziomy, średnia - 3 poziomy, duża - 4-5 poziomów. Odstęp między poziomami: 25-35 cm. Każdy poziom to albo pręt z hakami (mięso wiszące) albo kratka (ryby, ser). Porównanie obejmuje 3 poziomy w średniej wędzarni - optymalnie.

Jak zaprojektować drzwi wędzarni?

Drzwi wędzarni: szerokość = 70-80% szerokości komory, wysokość = 80-90% wysokości. Otwieranie na zewnątrz (bezpieczeństwo). Uszczelka silikonowa lub filcowa. Zawiasy zewnętrzne (nie rdzewieją od dymu). Zamek magnetyczny lub haczyk. Otwór na termometr w drzwiach ułatwia odczyt.

Czy potrzebuję fundamentu pod wędzarnię?

Fundament zależy od rozmiaru: mała wędzarnia - wystarczą płyty chodnikowe lub palety, średnia/duża - zalecany fundament betonowy 10-15 cm lub bloczki. Wędzarnia musi stać stabilnie i być odizolowana od wilgoci z gruntu. Porównanie obejmuje na bloczkach - działa świetnie.
