Projekt wędzarni murowanej – wymiary, koszt i budowa
Dla jednego kompletnego wariantu przyjmij komorę 60 × 60 × 100 cm, palenisko 40 × 40 × 35 cm i kanał dymowy Ø150 mm o długości 1,5 m. Lista zakupowa wychodzi na około 350 cegieł pełnych + 36 szamotowych, a realny budżet materiałowy w październiku 2026 to około 3600–4400 zł.
- komora 60 × 60 × 100 cm
- kanał Ø150 mm × 1,5 m
- ok. 350 + 36 cegieł
- 23–33 h pracy
Projekt referencyjny
Projekt wędzarni murowanej – rzut i przekrój z wymiarami
To projekt funkcjonalny do samodzielnego przeliczenia, nie dokumentacja konstrukcyjna dla każdego gruntu i każdej strefy przemarzania.
| Element | Wymiar / wartość | Skąd ta liczba |
|---|---|---|
| Komora wędzarnicza — światło | 60 × 60 × 100 cm | założenie projektu referencyjnego HERBORG; przekrój zbliżony do komór gotowych modeli 50 × 50 cm |
| Grubość muru komory | 12 cm | cegła pełna 120 × 250 × 65 mm — wymiar w przyjętym projekcie |
| Obrys komory zewnętrzny | 84 × 84 cm | 60 cm światła + po 12 cm muru z obu stron, bez wykończenia |
| Otwór drzwi komory | 45 × 75 cm | założenie projektu — wygodny dostęp przy zachowaniu narożników muru |
| Palenisko — światło | 40 × 40 × 35 cm | założenie projektu; osobna strefa ognia wyłożona szamotem |
| Kanał dymowy | Ø150 mm × 150 cm | założenie projektu; większy przekrój niż Ø100 mm stosowane w gotowych małych wędzarniach HERBORG |
| Wznos kanału | ok. 2% = 3 cm na 150 cm | geometria projektu — łagodny wznios do komory, nie wartość normowa |
| Płyta pod komorą | 120 × 120 × 15 cm | założenie projektu; 0,216 m³ betonu przed zapasem |
| Podsypka pod płytą | 10 cm | założenie projektu; faktyczna podbudowa zależy od gruntu i odwodnienia |
| Wylot dymu | Ø150 mm z regulacją | spójny przekrój z kanałem w tym projekcie |
| Rezerwa materiału | 10% | założenie kosztorysowe na docinki i odpady |
Wybierz wielkość do swojego ogrodu
Trzy warianty projektu: mały, rodzinny i grillo-wędzarnia
Wszystkie wymiary komór podajemy w świetle. To koncepcje użytkowe, a nie gotowe projekty konstrukcyjne. Szczegółowy kosztorys dotyczy wyłącznie wersji rodzinnej.
Mała wędzarnia
Komora 50 × 50 × 80 cm. Przy murze o grubości 12 cm obrys samej komory wynosi 74 × 74 cm. Na nowo dobierz fundament, otwór drzwiczek i ilości materiałów.
Rodzinna — policzony wariant
Komora 60 × 60 × 100 cm; obrys muru 84 × 84 cm. Osobne palenisko 40 × 40 × 35 cm, kanał Ø150 mm × 150 cm. Dla tej wersji podajemy kosztorys i osiem etapów budowy.
Grillo-wędzarnia
Przykładowa komora 80 × 80 × 120 cm, obrys 104 × 104 cm przy murze 12 cm. Grill wymaga osobnego zaplanowania strefy żaru i podparcia. Nie kopiuj ilości cegieł ani płyty z wersji rodzinnej.

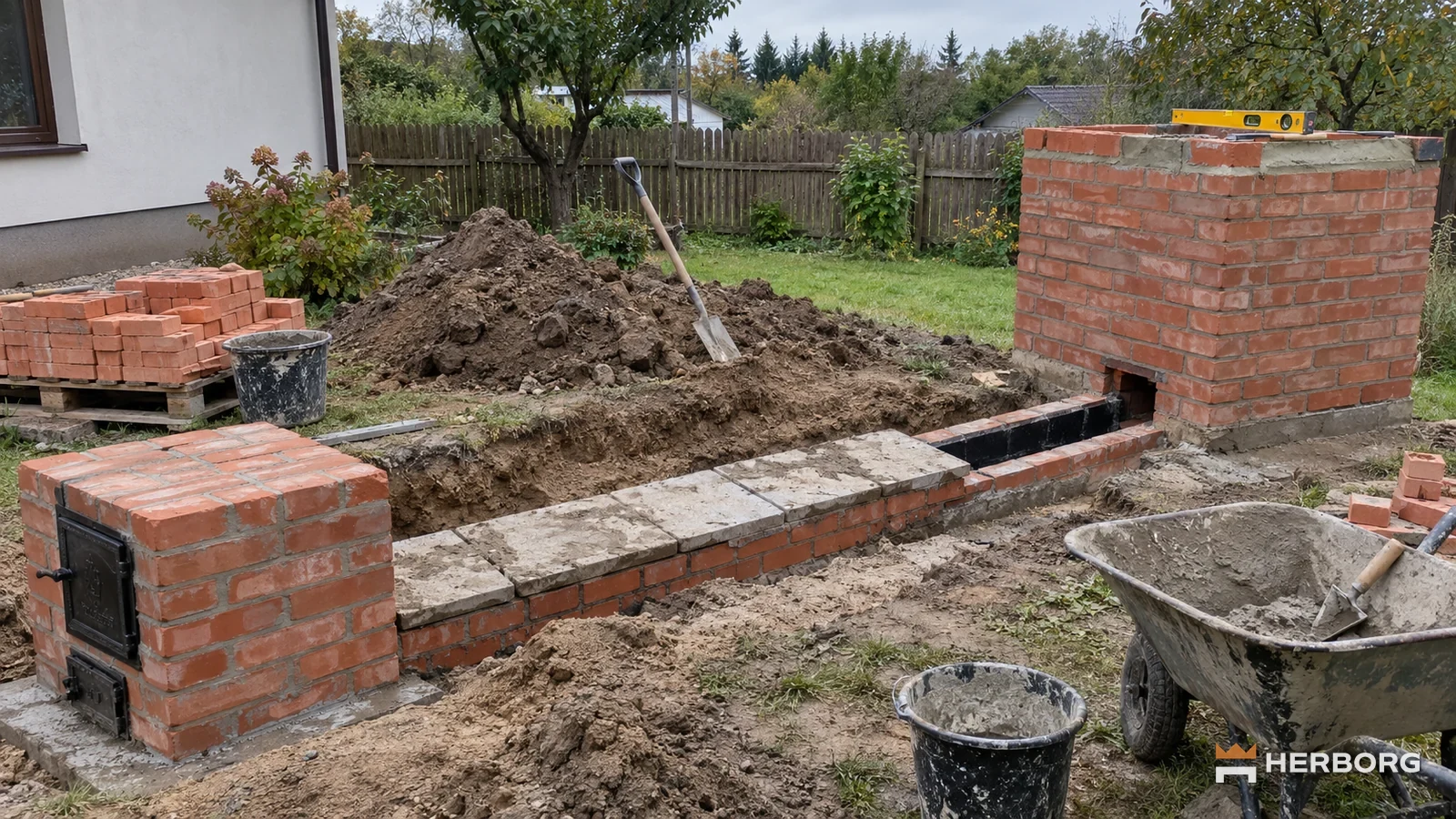

Droga dymu
Palenisko, kanał dymowy i regulacja ciągu
Ogień zostaje w osobnym palenisku. Dym przechodzi stalową rurą do komory, a następnie przez wylot z regulacją. Podane liczby dotyczą wariantu rodzinnego.
| Część | Projekt referencyjny | Sprawdź przed użyciem |
|---|---|---|
| Palenisko | światło 40 × 40 × 35 cm | szamot w strefie ognia, dopływ powietrza i dostęp do popiołu |
| Kanał | rura Ø150 mm, długość 150 cm, wznos ok. 3 cm | szczelne złącza, izolacja od elementów palnych i możliwość czyszczenia |
| Komora | światło 60 × 60 × 100 cm | niezastawiony wlot, odstępy między produktami i swobodny odpływ dymu |
| Wylot | Ø150 mm z regulacją | możliwość sterowania przepływem i bezpiecznego odprowadzania dymu |
Dlaczego nie podajemy „idealnego kąta” kanału? Wznos 3 cm na 150 cm to 2% w tym przykładzie. Nie jest normą gwarantującą prawidłowy ciąg: liczą się również temperatura, wiatr, szczelność oraz wysokość i przekrój wylotu. Pierwszą próbę wykonaj bez żywności. Zapewnij dostęp do rewizji i czyszczenia osadów.
Do dalszego planowania przyda się przewodnik o palenisku do wędzarni. Nie prowadź gorącego dymu rurą ani uszczelnieniami, których producent nie przewidział do takiej pracy.
Pod ciężką konstrukcję
Fundament – od wymiarów komory do posadowienia
Dla światła komory 60 × 60 cm i muru grubości 12 cm obrys wynosi 84 × 84 cm, bez wykończenia. To punkt wyjścia do wyznaczenia płyty, a nie gotowy projekt dla każdego gruntu.
| Wymiar | Obliczenie | Co uwzględnić |
|---|---|---|
| Obrys komory | 60 + 12 + 12 = 84 cm na bok | zewnętrzne wykończenie i otwór drzwiowy |
| Płyta w kosztorysie | 120 × 120 × 15 cm | nominalnie ok. 18 cm obrzeża po bokach przy wycentrowaniu komory |
| Beton płyty | 1,20 × 1,20 × 0,15 = 0,216 m³ | orientacyjny zakup ok. 0,24 m³ z zapasem |
| Podsypka | przykładowo 10 cm | nośność podłoża, odwodnienie i ryzyko przemarzania |
Lista zakupowa
Ile cegieł, zaprawy i szamotu kupić?
Policzenie materiału opieramy na wymiarach tego projektu i jawnych danych producentów.
| Materiał | Ilość do zakupu | Podstawa obliczenia |
|---|---|---|
| Cegła pełna 250 × 120 × 65 mm | ok. 350 szt. | ok. 6,4 m² muru × 50 szt./m² = 320 szt.; z 10% zapasem na docinki ok. 352, zaokrąglono do 350; dane materiału: Castorama |
| Cegła szamotowa 230 × 114 × 64 mm | ok. 36 szt. | wyłożenie dna i ścian paleniska 40 × 40 × 35 cm + docinki |
| Zaprawa murarska 25 kg | 11 worków | ATLAS: ok. 40 kg/m² dla ściany 1/2 cegły i spoiny ok. 1 cm; 25 kg wystarcza na ok. 0,63 m² |
| Zaprawa / klej ogniotrwały | 1 × 20–25 kg | osobne spoiwo zgodne z zastosowaną cegłą szamotową |
| Beton na płytę | ok. 0,24 m³ z zapasem | 1,20 × 1,20 × 0,15 m = 0,216 m³; zaokrąglenie zakupowe |
| Rura stalowa dymowa | 1,5 m, Ø150 mm | wymiar projektu; wybierz rurę przeznaczoną do odprowadzania gorących spalin i kontaktu z dymem, bez przypadkowych powłok ocynkowanych, lakierów i impregnatów w torze dymowym |
| Regulacja / szyber | 1 szt. | regulacja odpływu dymu w wylocie |
| Drzwiczki paleniska + komory | 2 komplety | dostęp do ognia i osobny dostęp do komory |
| Kije / pręty nierdzewne | 3 poziomy | założenie wyposażenia komory 60 × 60 × 100 cm |
| Termometr | 1 szt. | kontrola temperatury komory |
Źródła liczb materiałowych, sprawdzone 5.10.2026: cegła pełna 250 × 120 × 65 mm — ok. 50 szt./m² · ATLAS — ok. 40 kg zaprawy/m² muru 1/2 cegły.
Krok po kroku
Budowa wędzarni murowanej krok po kroku – 8 etapów
Łącznie przyjmij około 23–33 godzin aktywnej pracy. Przerwy technologiczne nie wchodzą do tego czasu.
1. Wytycz miejsce i obrys — 1–2 h
Wyznacz płytę 120 × 120 cm, linię kanału 150 cm i osobne palenisko. Sprawdź, gdzie poprowadzisz dym względem domu, granicy i roślinności.
2. Podbudowa i płyta — 4–6 h
Wykonaj stabilne, odwodnione podłoże i płytę według warunków gruntu. Dla wariantu kosztowego przyjmujemy 15 cm płyty i około 0,24 m³ betonu z zapasem. Przed murowaniem wykonaj izolację poziomą oddzielającą cegłę od wilgoci z podstawy. Nie muruj na świeżym betonie — termin dalszych prac bierzesz z karty użytego produktu.
3. Cokół i wlot kanału — 3–4 h
Wymuruj podstawę komory, zostawiając wlot pod rurę Ø150 mm. Sprawdzaj poziom każdej warstwy i nie zasłaniaj dostępu do połączenia kanału.
4. Palenisko z szamotem — 4–5 h
Wykonaj światło 40 × 40 × 35 cm. Strefę bezpośredniego ognia wyłóż cegłą szamotową i spoinuj systemem ogniotrwałym zgodnym z jej kartą techniczną. Osadź drzwiczki podczas murowania.
5. Kanał dymowy — 2–3 h
Połącz palenisko z komorą rurą Ø150 mm długości 150 cm. W tym projekcie przyjmujemy wznios około 2%, czyli około 3 cm na całym odcinku. Zapewnij dostęp do kontroli i czyszczenia.
6. Komora 60 × 60 × 100 cm — 7–10 h
Muruj pełną cegłą na 12 cm, zostawiając otwór drzwi 45 × 75 cm. W trakcie murowania przygotuj trzy poziomy pod pręty lub kije. Elementy mające kontakt z dymem i temperaturą dobierz do takiego zastosowania.
7. Wylot, szyber i zadaszenie — 2–3 h
Zachowaj wylot Ø150 mm i dodaj regulację ciągu. Zwieńczenie powinno chronić mur przed wodą, ale nie może zamknąć drogi dymu.
8. Suszenie i próbne wygrzewanie — po związaniu materiałów
Poczekaj tyle, ile wymagają karty betonu, zaprawy murarskiej i systemu ogniotrwałego. Pierwszą próbę wykonaj bez żywności i rozgrzewaj konstrukcję stopniowo. Temperaturę oraz czas pierwszego wygrzewania dobierz do zaleceń producentów zastosowanej zaprawy i systemu ogniotrwałego — te instrukcje mają pierwszeństwo przed uniwersalną receptą z internetu.
Kosztorys 5.10.2026
Realny budżet materiałowy: około 3600–4400 zł
To koszt materiałów dla projektu z tej strony, bez robocizny i bez transportu ciężkiego. Ceny detaliczne zmieniają się regionalnie.
| Pozycja | Przyjęta ilość | Koszt orientacyjny |
|---|---|---|
| Cegła pełna | 350 szt. × 2,98 zł | ok. 1043 zł |
| Cegła szamotowa | 36 szt. × 11,98 zł | ok. 431 zł |
| Zaprawa murarska | 11 × 25 kg × 16,98 zł | ok. 187 zł |
| Zaprawa ogniotrwała | 1 op. 20–25 kg | ok. 35–70 zł |
| Płyta / podbudowa / zbrojenie | materiał dla płyty 120 × 120 × 15 cm | ok. 500–700 zł |
| Kanał Ø150 mm + połączenia | 1,5 m + kształtki | ok. 250–400 zł |
| Drzwiczki, ruszt, szyber, termometr | komplet | ok. 600–850 zł |
| Zwieńczenie, obróbki, drobnica | komplet | ok. 250–350 zł |
| Rezerwa na pozostałe docinki / różnice cen | ok. 10% | ok. 300–350 zł |
Punkt cenowy 5.10.2026: Castorama — cegła pełna 2,98 zł/szt., cegła szamotowa Varmsen 11,98 zł/szt., zaprawa ATLAS 25 kg 16,98 zł; ceny osprzętu pozostają widełkami, bo zależą od wykonania drzwiczek i rodzaju rury. Dlatego podajemy przedział końcowy, a nie fałszywą dokładność do 1 zł.
PSP i formalności
Odległości: co jest przepisem, a co bezpiecznym punktem odniesienia?
Nie przepisujemy do wędzarni przypadkowej „magicznej” odległości. Oddzielamy wymagania pożarowe od zaleceń dla ognisk.
| Liczba | Co oznacza | Jak stosować przy wędzarni |
|---|---|---|
| 4 m | PSP: materiały palne nie powinny być składowane bliżej niż 4 m od granicy sąsiedniej działki | dotyczy składowania materiałów palnych; pomaga zaplanować strefę wokół paleniska |
| 10 m | PSP: zakaz rozpalania ognia i czynności mogących spowodować pożar bliżej niż 10 m od miejsc omłotów i palnych płodów rolnych | ważne przy działce obok pola lub składowanych płodów |
| 100 m | PSP: w lasach i do 100 m od granicy lasu czynności z otwartym ogniem są co do zasady ograniczone poza miejscami wyznaczonymi | sprawdź lokalizację, jeśli działka graniczy z lasem |
| 12 m | PSP — rekomendacja dla organizacji ogniska: od obiektów murowanych | konserwatywny punkt odniesienia, nie dedykowany przepis o każdej wędzarni |
| 16 m | PSP — rekomendacja dla ogniska: od obiektów drewnianych lub palnych | konserwatywny punkt odniesienia, nie dedykowany przepis o każdej wędzarni |
Źródła sprawdzone 5.10.2026: PSP — ogień na prywatnej posesji · KG PSP — zasady organizacji ognisk · GUNB — procedury budowlane.
Kontrola przed pierwszym dymem
Najczęstsze błędy projektu wędzarni murowanej
| Błąd | Skutek | Poprawka |
|---|---|---|
| Za mały lub nagle zwężony kanał | słaby, niestabilny ciąg | utrzymaj zaplanowany przekrój Ø150 mm i łagodne połączenia |
| Brak dostępu do kanału | trudne czyszczenie kondensatu i sadzy | dodaj rewizję lub rozbieralne połączenie |
| Szamot w całej bryle bez potrzeby | wyższy koszt bez jasnej korzyści | użyj go przede wszystkim w strefie bezpośredniego ognia |
| Mur bez ochrony przed wodą | zawilgocenie i szybsza degradacja | odetnij wilgoć od podstawy i zabezpiecz zwieńczenie |
| Rozpalanie przed wyschnięciem | ryzyko spękań i odspajania spoin | przestrzegaj kart technicznych materiałów |
| Brak regulacji wylotu | utrudnione sterowanie przepływem | dodaj szyber / regulację w wylocie |
| Kopiowanie cudzych odległości jako prawa | fałszywe poczucie zgodności | sprawdź PSP, GUNB i warunki swojej działki |
FAQ
Najczęstsze pytania o wędzarnię murowaną
Jakie wymiary ma projekt wędzarni murowanej z tego poradnika?
W projekcie referencyjnym komora ma 60 × 60 × 100 cm wewnątrz, palenisko 40 × 40 × 35 cm wewnątrz, a stalowy kanał dymowy ma 150 cm długości i średnicę 150 mm. To założenia jednego kompletnego projektu, a nie norma dla każdej wędzarni.
Ile cegieł potrzeba na taką wędzarnię?
Lista zakupowa dla tego wariantu zakłada około 350 sztuk pełnej cegły ceramicznej i około 36 sztuk cegły szamotowej, już z rozsądnym zapasem na docinki. Ilość zależy od faktycznych otworów, wiązania muru i zwieńczenia.
Ile zaprawy kupić?
Dla około 6,4 m² muru grubości 12 cm przyjęto 11 worków po 25 kg zaprawy murarskiej. Wynika to z danych ATLAS: około 40 kg/m² przy spoinie około 1 cm. Do szamotu przewidziano osobną zaprawę ogniotrwałą zgodną z cegłą szamotową.
Ile kosztuje budowa wędzarni z cegły w 2026 roku?
Dla projektu z tego artykułu realny budżet materiałowy to około 3600–4400 zł brutto bez robocizny. Cegła pełna, szamot i zaprawa stanowią znaczną część tej kwoty; reszta to podstawa, rura dymowa, drzwiczki, ruszt, termometr, szyber i wykończenie.
Ile trwa budowa?
Przygotuj około 23–33 godzin pracy własnej, czyli zwykle 3–4 dni robocze rozłożone na etapy. Czas kalendarzowy będzie dłuższy, bo beton, zaprawy i materiały ogniotrwałe muszą związać i wyschnąć zgodnie z kartami technicznymi.
Czy wędzarnia wymaga pozwolenia albo zgłoszenia?
Nie da się bezpiecznie przypisać jednej odpowiedzi każdej murowanej wędzarni. GUNB wskazuje, że gdy masz wątpliwość, czy konkretny obiekt wymaga pozwolenia lub zgłoszenia, należy zwrócić się do właściwego organu administracji architektoniczno-budowlanej.
Jak daleko od domu ustawić wędzarnię?
PSP nie podaje jednej uniwersalnej odległości prawnej przeznaczonej specjalnie dla każdej wędzarni. Dla organizacji ognisk PSP rekomenduje jako punkt odniesienia co najmniej 12 m od obiektów murowanych i 16 m od drewnianych lub palnych. Te wartości można potraktować konserwatywnie przy wyborze miejsca, ale nie są one dedykowanym przepisem lokalizacyjnym dla wędzarni.
